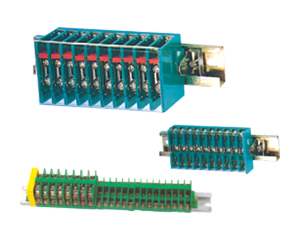

ENJH10系列组合型接线端子
| 概述 绝缘件采用阻燃聚碳酸酯。导电片连接采用组合螺钉压接，试验型接线座双层结构，增加了接线组合。额定工作电压660V，连接导线截面 0.75～2.5mm2 ，适用于二次回路及小负载的过渡连接。 |
|
|
|
|
| 技术参数: |
| 型号 规格 |
外形尺寸mm | 连接导线 范围 mm2 |
额定 电流A |
接线 螺钉 |
额定截面 mm2 |
配用端头 | |||
| B |
H | 厚 | 外形图 | ||||||
| JH10-2.5S |
54 | 65 | 12 | 2 | 0.75-2.5 | 24 | M4 | 2.5 | TU1-1/4, TU1-1.5/4 TU1-2.5/4 TO1-1/4 TO1-1.5/4 TO1-2.5/4 |
| JH10-2.5SL | |||||||||
| JH10-2.5 | 47 | 10 | 1 | ||||||
| JH10-2.5L | |||||||||
| JH10-2.5SBG | 65 | 4 | |||||||
| JH10-2.5BG | 47 | 3 | |||||||
